Zaščite v mali sončni elektrarni 2,5kW

Premalo se zavedamo, da imamo pri sončnih elektrarnah opravka z visoko enosmerno napetostjo, ki je nevarna za ljudi in lahko povzroči požar.

Tokrat bomo posebno pozornost namenili zaščiti v solarnih sistemih. Premalo se zavedamo, da imamo opravka z visoko enosmerno napetostjo, ki je nevarna za ljudi in lahko povzroči požar. Pri npr. štirih 300W solarnih modulih, ki se povežejo zaporedno, napetost enosmernega toka zraste do 150V in več.

Zaradi pogostih izpadov elektrike iz omrežja, se je kupec v Istri odločil za hibridni solarni sistem. Mala sončna elektrarna bo služila v prvi vrsti kot back up v primeru izpada omrežne elektrike, vendar bo zagotavljala tudi solarno napajanje za večje porabnike.

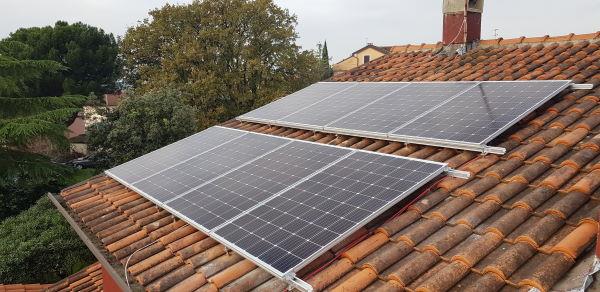

Solarni moduli 2.5kW

Osem monokristalnih solarnih panelov Canadian Solar, vsak z močjo 310W, smo povezali v 2,5kW solarni sistem. Predvidena poprečna proizvodnja solarne elektrike poleti bo okoli 10kWh/dan. V zimskem času pa poprečno okoli 3kWh dnevno.

Naročnik ima omrežno elektriko, zato je solarni sistem povezan z omrežjem in jemlje energijo v primeru potrebe. Seveda pa lahko takšen sistem deluje tudi povsem samostojno kot otočni solarni sistem.

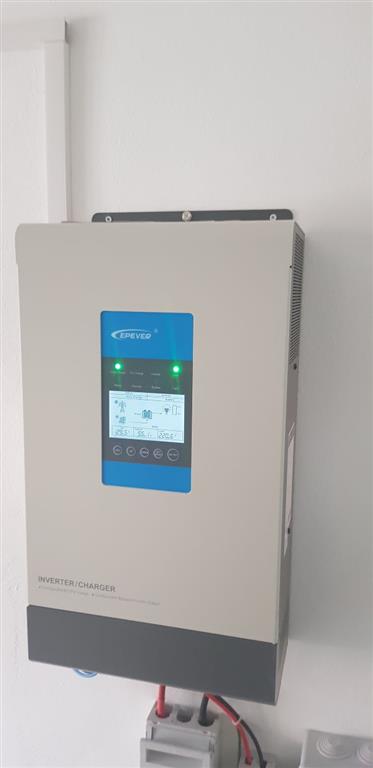

Hibridni razsmernik 5kW

Naročnik ima v hiši trifazni tok, zato smo izbrane porabnike, ki morajo delovati tudi v primeru izpada, prevezali na eno fazo, ki je priključena na hibridni razsmernik Epever 5kW. Epever zagotavlja avtomatičen preklop iz solarnega sistema na omrežje in nazaj.

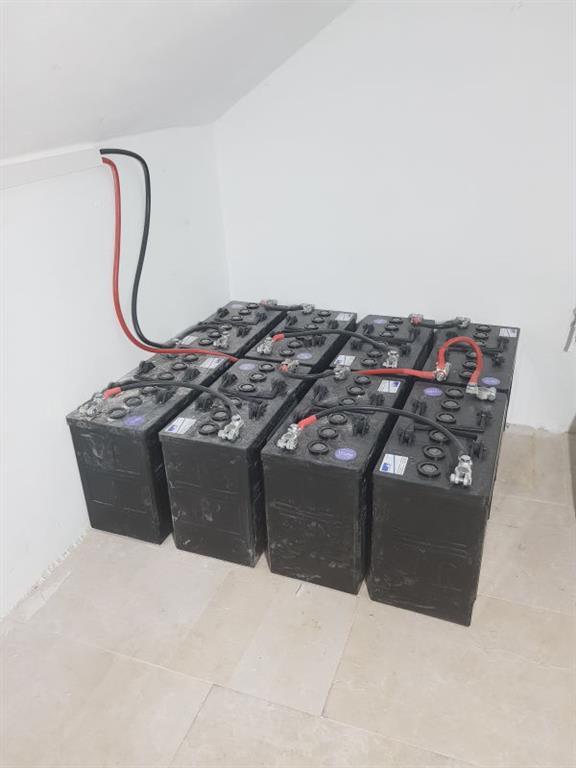

Gel akumulatorji Sonnenschein 48V 210Ah

Višek elektrike se bo shranjeval v osmih gel akumulatorjih Sonnenschein 12V 105Ah. Ti gel akumulatorji imajo izredno dolgo življenjsko dobo, brez škode pa se lahko praznijo do 80%. Tako bo razpoložljiva energija v akumulatorjih znašala 8kWh, kar bo zadosti za nekaj dnevno rezervo za najbolj nujne porabnike v primeru izpada elektrike.

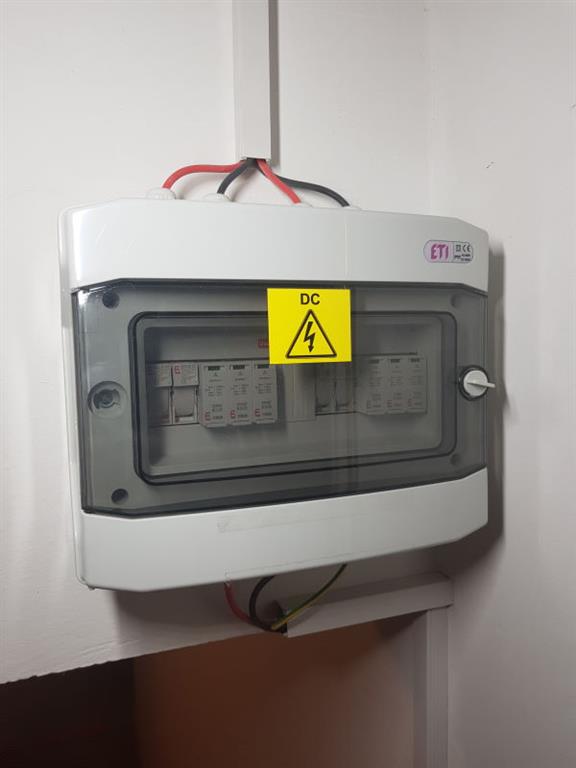

Zaščita med moduli razsmernikom

Prvo zaščito smo vgradili med solarne panele in hibridni solarni razsmernik Epever 5kW. Ker je razdalja med solarnimi moduli in razsmernikom velika, smo se zaradi pričakovanih izgub zaradi kablov, odločili, za vgradnjo zaščite že po 10 dolžinskih metrih kablov. To je zlasti tokovna zaščita, ki hkrati omogoča enostaven in hiter odklop solarnih modulov v primeru potrebe.

Podobno, samo bolj enostavno zaščito, smo vgradili tudi tik pred razsmernikom, tako da je bolj pri roki, če je potrebno.

Zaščita moduli akumulatorji

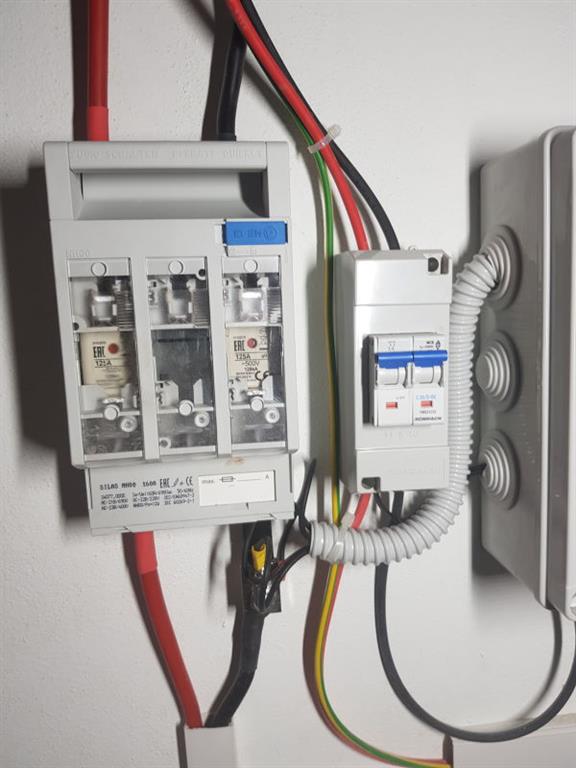

Na akumulatorske kleme smo vgradili Easy varovalko, ki ščiti kable med akumulatorji in razsmernikom.

Pomembna je tudi zaščita med akumulatorjem in razsmernikom, ki onemogoča povratni tok ter omogoča enostaven odklop akumulatorjev v primeru potrebe. Zavedati se moramo, da gre iz akumulatorskega sklopa enosmerni tok 48V, tok pa je lahko tudi 100A.

Vgrajena zaščita ni pomembna le s stališča varnosti, ampak nudi možnost enostavnega in varnega odklopa solarnih modulov in akumulatorjev v primeru okvare hibridnega razsmernika ali menjave akumulatorjev.

Vgradnja prenapetostne zaščite je smotrna le takrat, ko se vgradi tudi odvod valjanca v zemljo, sicer je nesmiselna.

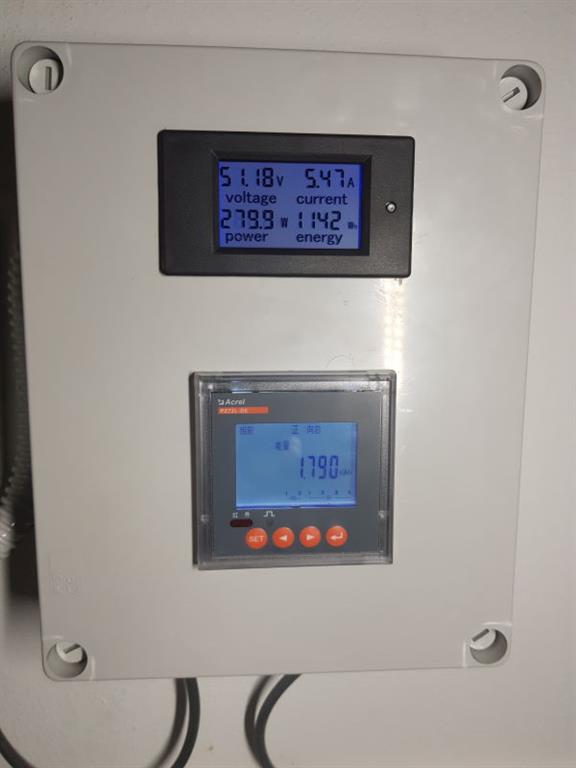

Monitorja moduli akumulatorji

Veliko večino podatkov o sončni elektrarni sicer nudi že sam Epever na LCD zaslonu. Vendar smo na zahtevo naročnika vgradili še dva montorja - enega, ki spremlja delovanje fotovoltaičnih modulov in zbrane energije s tega vira ter drugega, ki natančno spremlja stanje akumulatorjev.

Obdobje izvedbe projekta: december 2019
