CFE 5100 li-ion solarna baterija 5,1kWh - povezovanje z razsmernikom Growatt SPF5000ES

Nastavitve, ki so potrebno za brezhibno delovanje na razsmerniku Growatt SPF5000ES in baterijah CFE 5100. Dve bateriji sta vezani vzporedno, da dobimo baterijski sklop 10,2kWh.

1. Nastavitve na razsmerniku Growatt SPF5000ES


Pridržimo tipko ENTER za 5 sekund, dokler se nam ne odpre meni za konfiguracijo.

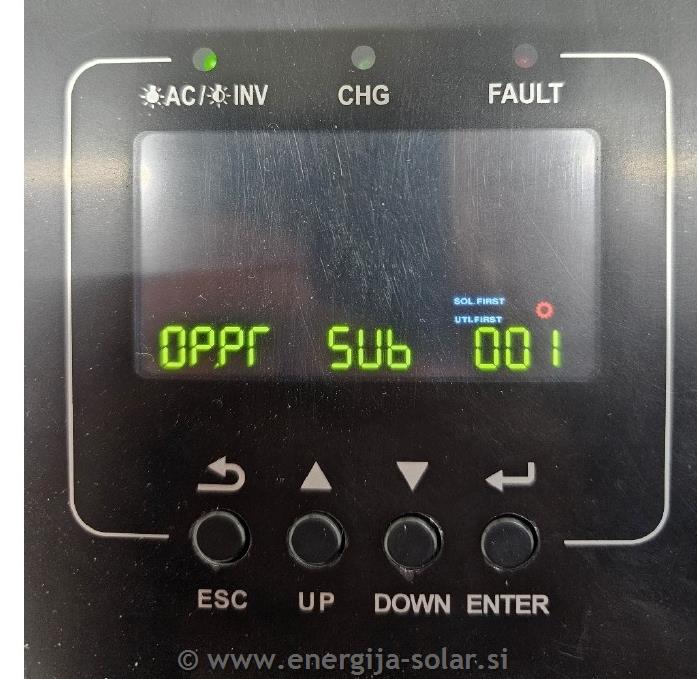

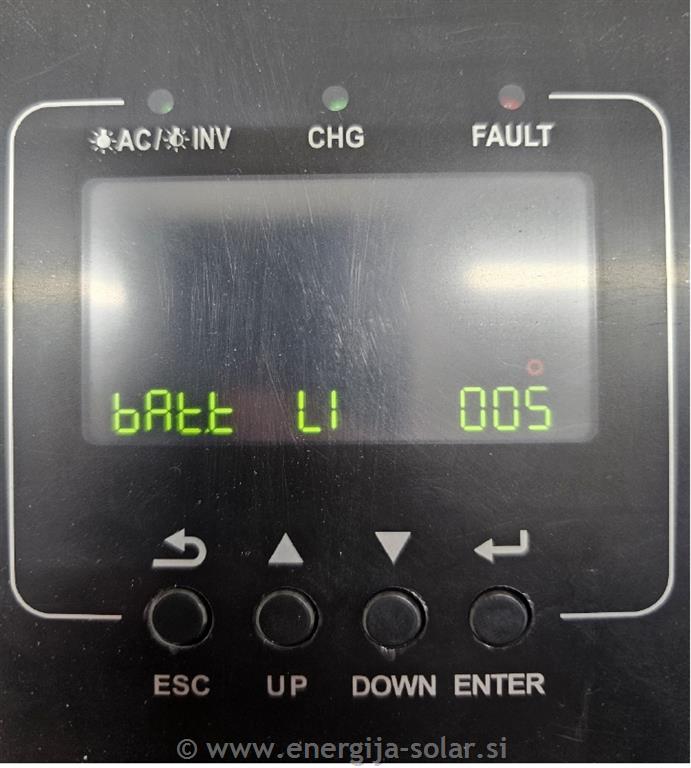

Pomaknemo se na MENI 5, kjer izberemo tip baterije: LI oz. litijeva.   Ko potrdimo izbiro LI, nas avtomatsko pomakne na meni 36, kjer izbiramo tip komunikacijskega protokola.

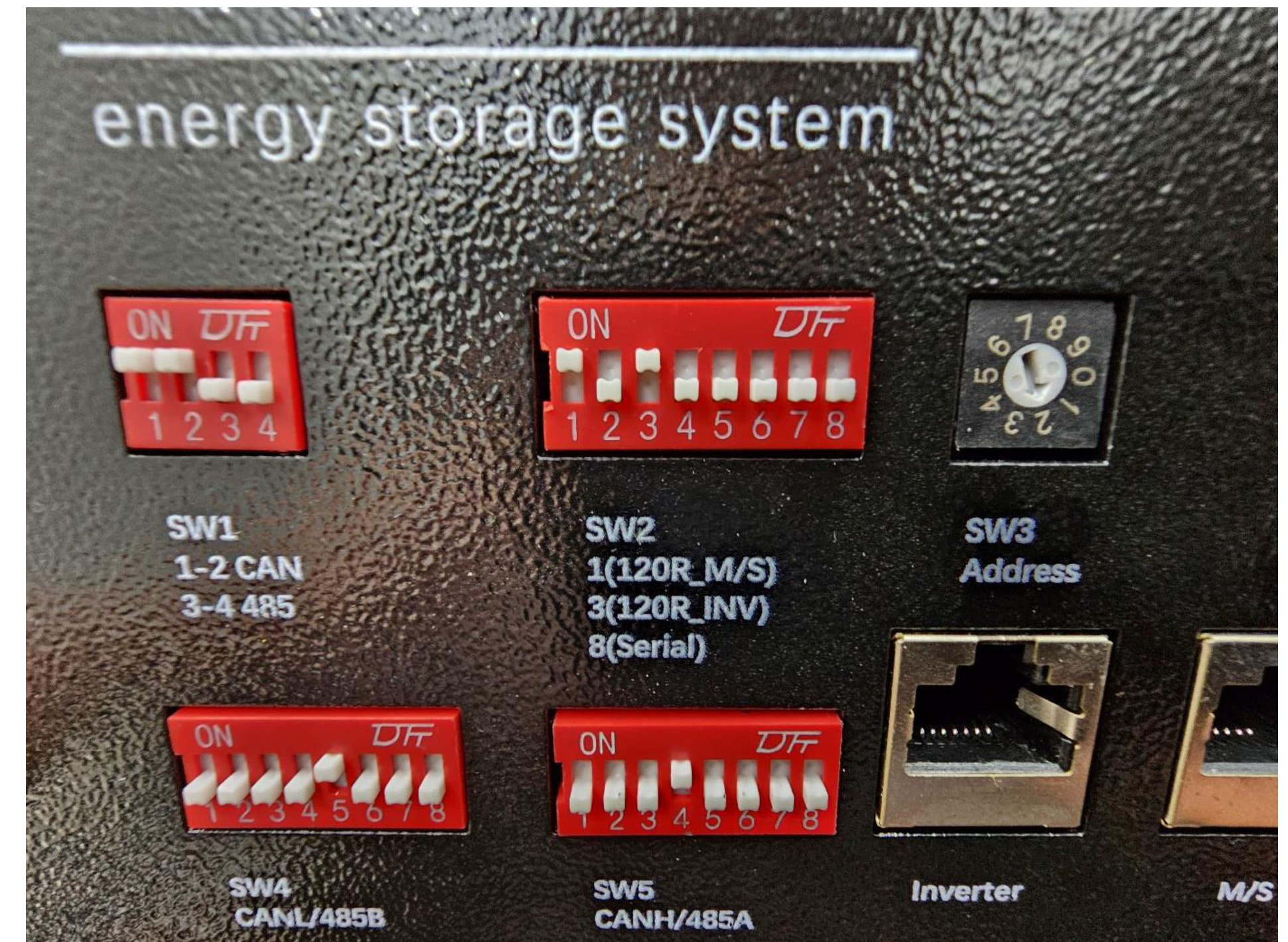

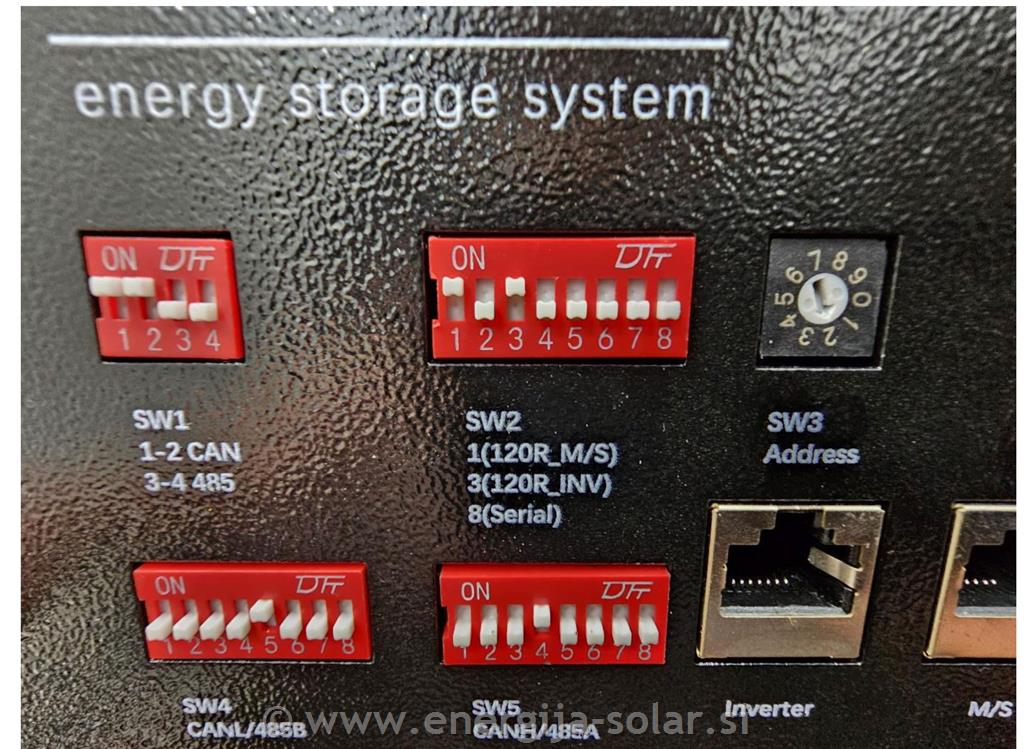

Nastavitev SW2 na MASTER bateriji.

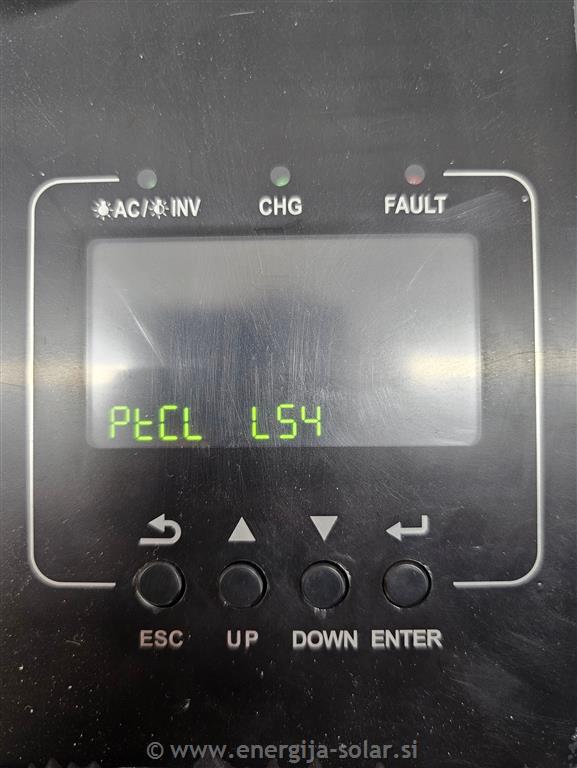

Izberemo program 51 Po izbranem programu, se na razsmerniku avtomatsko nastavijo vsi potrebni parametri ter se napake izbrišejo.



2. Nastavitve na baterijah:

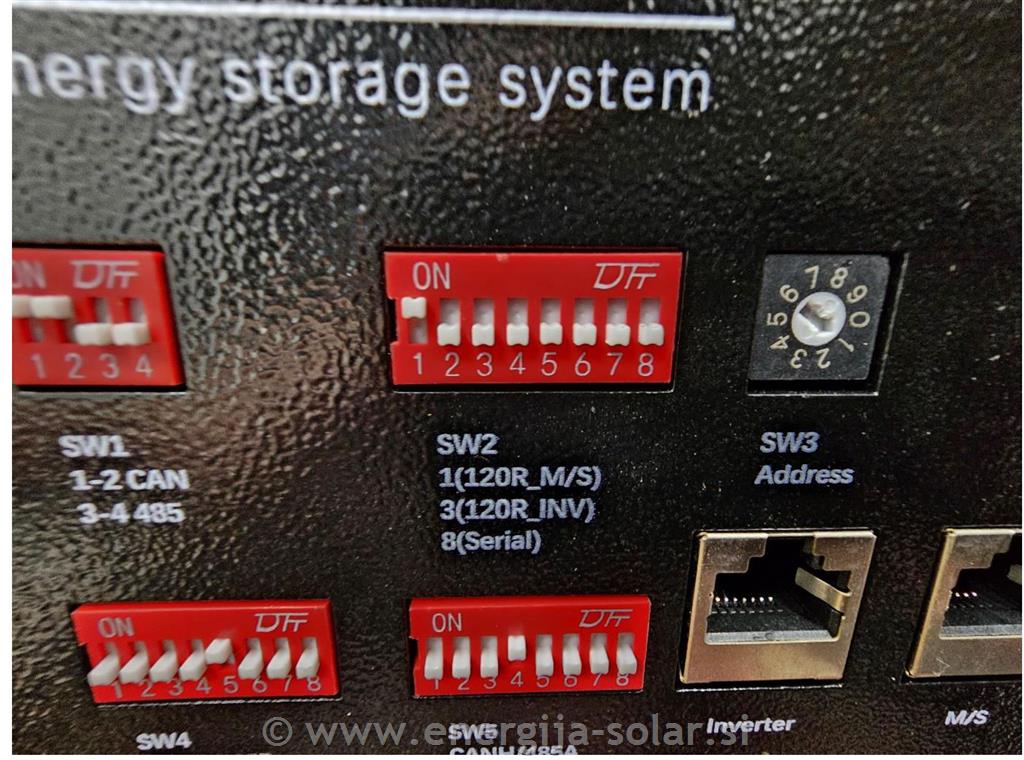

Nastavitev SW2 na SLAVE bateriji

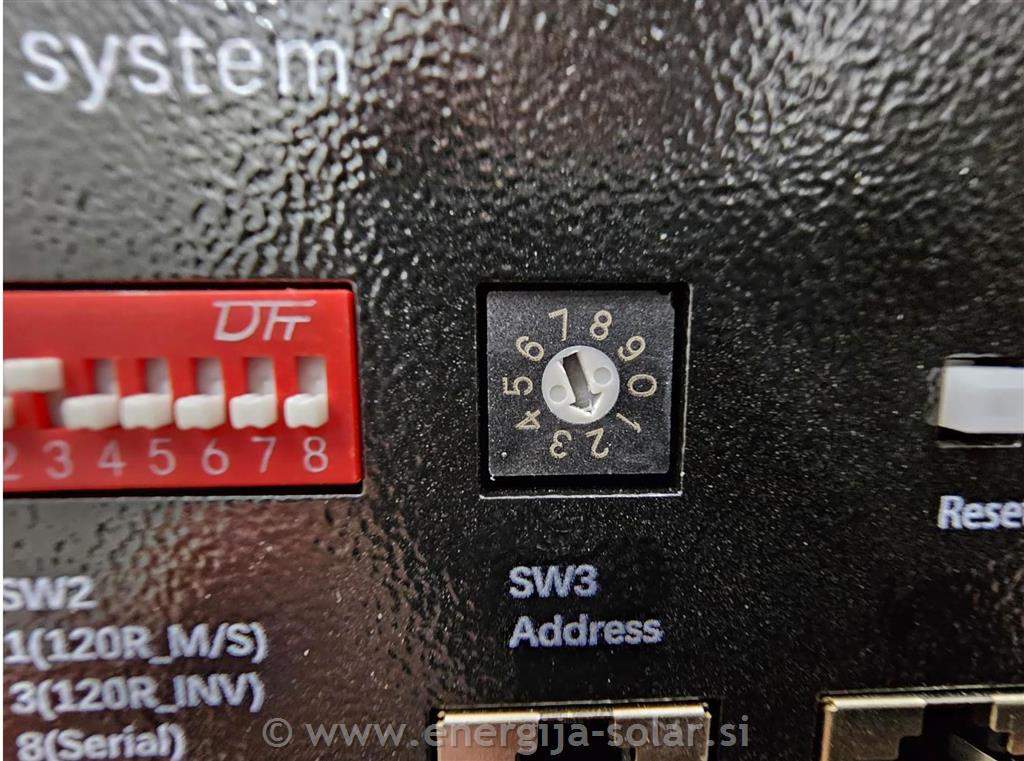

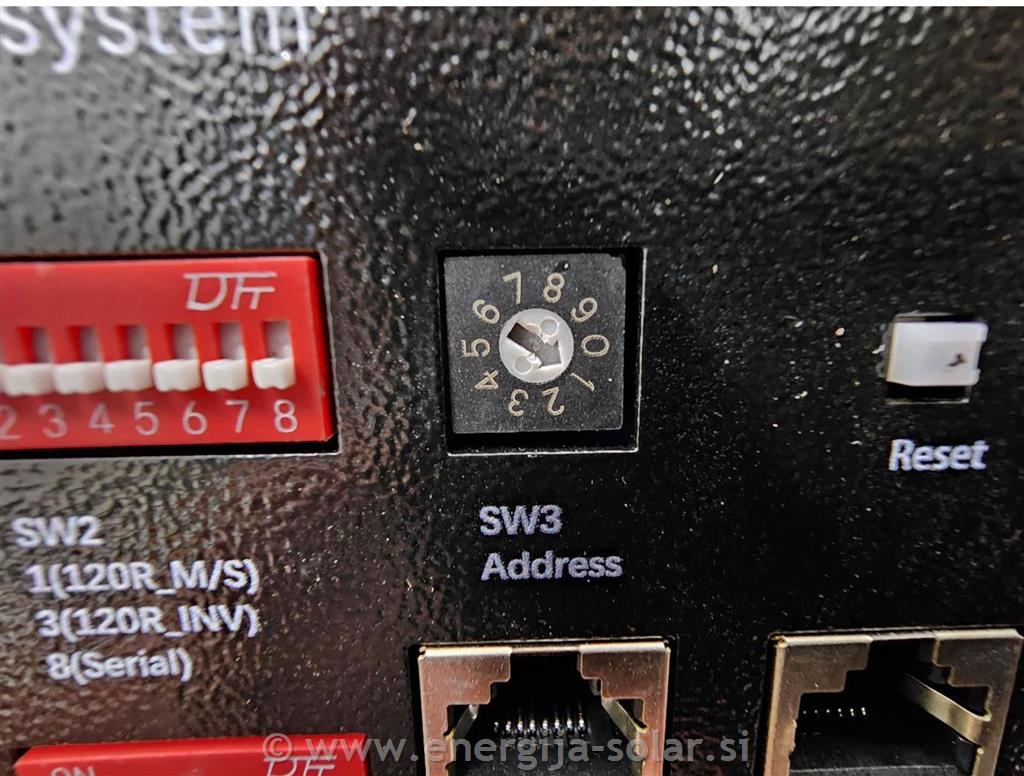

Nastavitev SW3 na MASTER bateriji
Nastavitev SW3 na SLAVE bateriji
Pomembno je, da pri vzporedni vezavi na stikalu SW2 vedno pustimo DIP8 na OFF oz v spodnjem položaju.

3. Povezovanje dveh baterij CFE 5100 vzporedno:

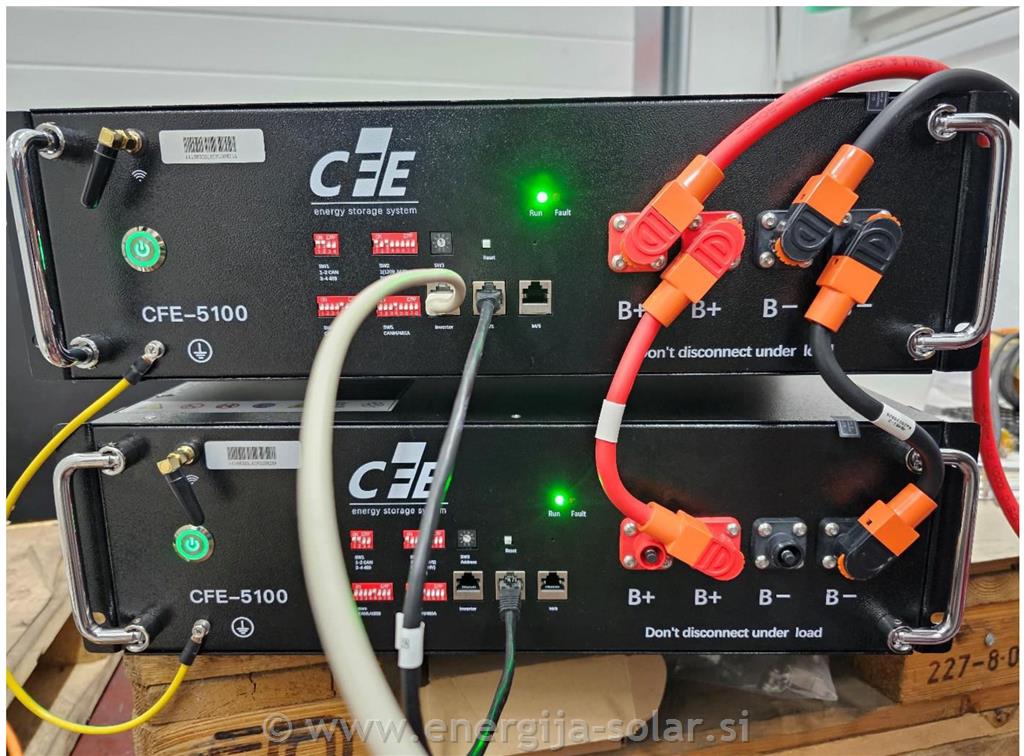

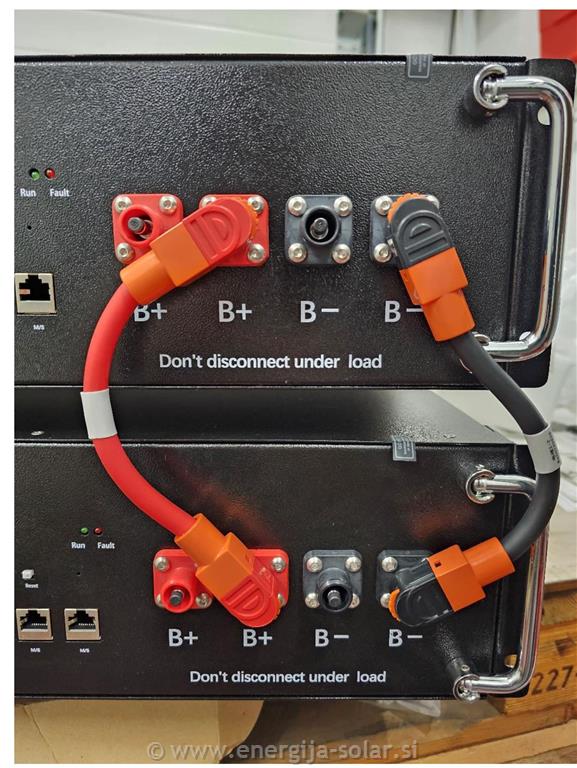

Povežemo zemeljski vodnik med baterijama. Povežemo pluse skupaj, minuse skupaj.

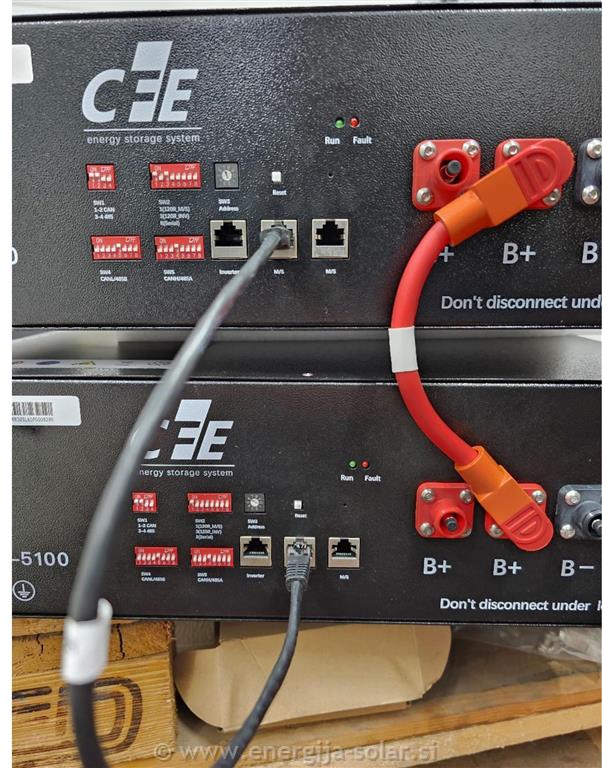

Povežemo komunikacijski kabel med baterijama, uporabimo izhod M/S.

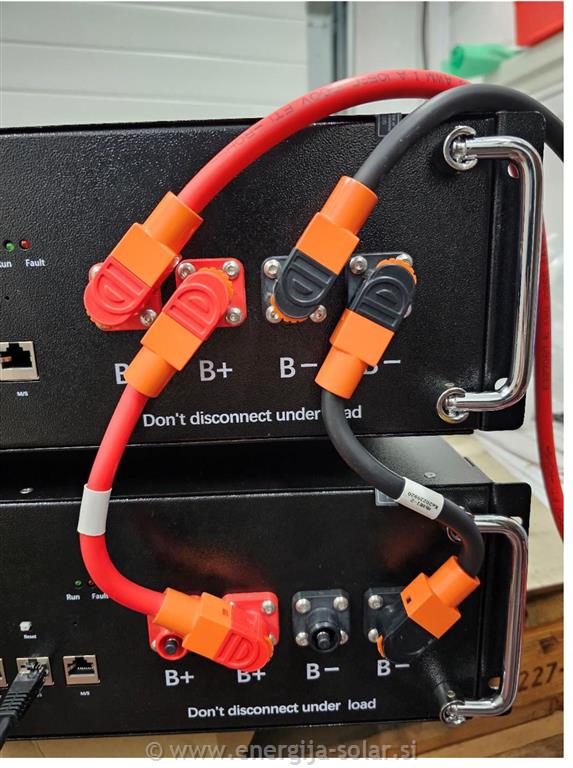

Priključimo plus in minus izhoda na razsmernik iz MASTER baterije

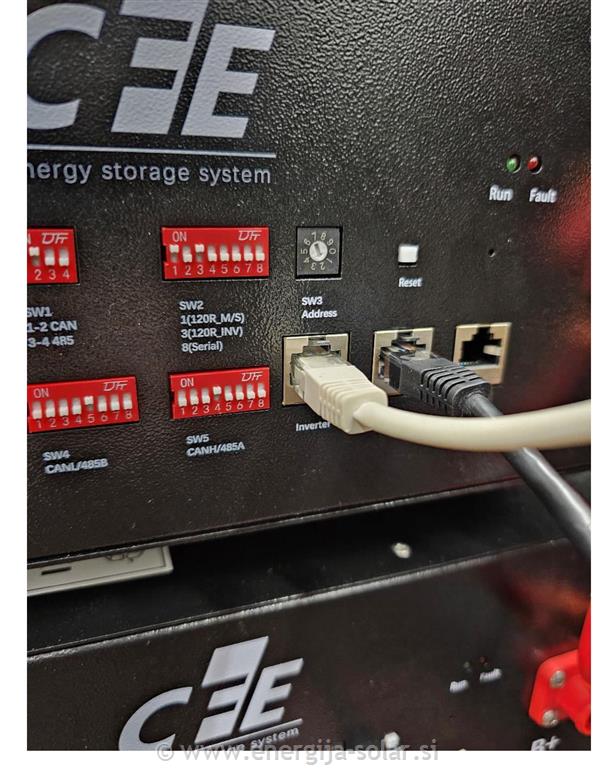

Uporabimo komunikacijski izhod INVERTER na MASTER bateriji za povezavo komunikacije na razsmernik (na Growatt razsmerniku uporabimo vhod BMS oz. CAN):

Po priklopu baterij pridržimo gumb za vklop za 5s ter ga spustimo (to storimo na obeh baterijah). Na bateriji se mora prižgati zelena lučka RUN.

Garancija velja le v primeru, da boste navodila dosledno upoštevali.
